Steuerungstechnik zur elektronische Längenmesstechnik
Analoge Gleichspannungssignale (DC-Taster)
Im Bereich der Steuerungstechnik kommt es auf minimale Zeiteinheiten an. Ein Umweg über eine Auswerte-Elektronik und Übergabe in die Steuerung kann zu langsam sein. Wenn die Signale von induktiven Längenmesstaster direkt in der Steuerung verarbeitet werden sollen, ist es notwendig das Wechselspannungssignal in ein analoges Gleichspannungssignal umzuwandeln.
Je nach Empfindlichkeit des Tasters ändert sich das Signal um einen bestimmten Spannungswert bei 1 mm Tastbolzenbewegung in eine Richtung (bei Empfindlichkeit 2 V/mm ändert sich der Spannungswert um 2 V für jeden vollen Millimeter, den sich der Tastbolzen in eine Richtung bewegt hat).
Der maximal mögliche Spannungswert des Signals beträgt +/- 10V (bei Nullpunkt = 0V), oder 0/+10V (bei Nullpunkt = +5V). Bei einem Taster mit großem Messweg und einer hohen Empfindlichkeit, wie bspw. GT 61 (+/- 5 mm) und 10 V/mm, können nur +/- 1 mm des Messwegs genutzt werden, da an diesen Punkten der maximale Spannungswert erreicht ist. Bei einem Taster mit kleinem Messweg und einer niedrigen Empfindlichkeit, wie bspw. GTL 222 (+/- 1,5 mm) und 1 V/mm, kann der komplette Weg genutzt werden, der maximale Pegel des Signals beträgt jedoch nur +/- 1,5 V in der Endlage des Tasters.
Über die Wahl der Empfindlichkeit lässt sich daher festlegen, wie fein das Signal ausgewertet werden kann und wie viel des Messweges des Tasters sich effektiv verwenden lässt. Welche Empfindlichkeit für eine Messaufgabe sinnvoll ist, hängt von einer Vielzahl an Parametern ab, wie unter anderem der Messaufgabe selbst, der Wahl des Grundtasters, den Fähigkeiten der Steuerung und der Analog-Eingangskarte.

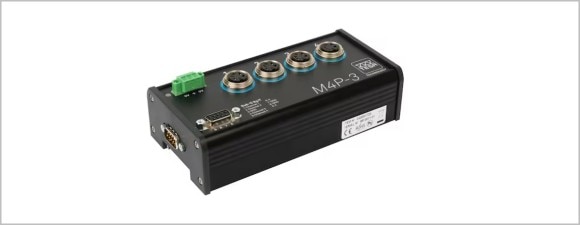

Hierzu gibt es grundsätzlich zwei Möglichkeiten. Entweder werden Standard-Taster an eine passende Wandler-Box angeschlossen, oder die Taster werden mittels einer Abgleichplatine direkt auf einen Gleichspannungsausgang umgerüstet.
Sonderumrüstung
Für induktive Längenmesstaster mit einem Sonder-Gleichspannungsausgang können Sie uns jederzeit gerne Ihre Anfrage zukommen lassen.
Bitte nennen Sie uns hierzu folgende Informationen:
- Anzahl der benötigten Taster
- Grundmodell des gewünschten induktiven TESA Längenmesstasters
- Gewünschte Spannungsversorgung: +/-15 VDC oder 0/+24 VDC
- Gewünschte Empfindlichkeit: 1 V/mm, 2 V/mm, 5 V/mm oder 10 V/mm
- Gewünschter Offset (Spannungswert des 0-Punkt des Tasters): 0V oder +5V
- Standard-Kabellänge 2 m oder Sonder-Kabellänge (bei einer Sonder-Kabellänge bitte die gewünschte Kabellänge angeben)
- Stecker mit 5-poligen Stecker nach DIN 45322 oder mit offenen Kabelausgängen zur eigenen Verdrahtung
Warnhinweis
DC-Taster, die auf einen analogen Gleichspannungsausgang umgerüstet wurden, dürfen unter keinen Umständen an eine normale Auswerte-Elektronik mit Standard-Abgleich angeschlossen werden. Hierdurch würde in einer solchen Kombination das Taster-Signal auf der Spannungsversorgung der Elektronik liegen und somit der Taster zerstört werden.
Darüber hinaus dürfen keine Standard-Verlängerungskabel verwendet werden. Senden Sie uns daher zu Verlängerungskabeln für TESA Technology Induktivmesstaster mit DC-Abgleich bitte Ihre individuelle Anfrage per E-Mail zu.

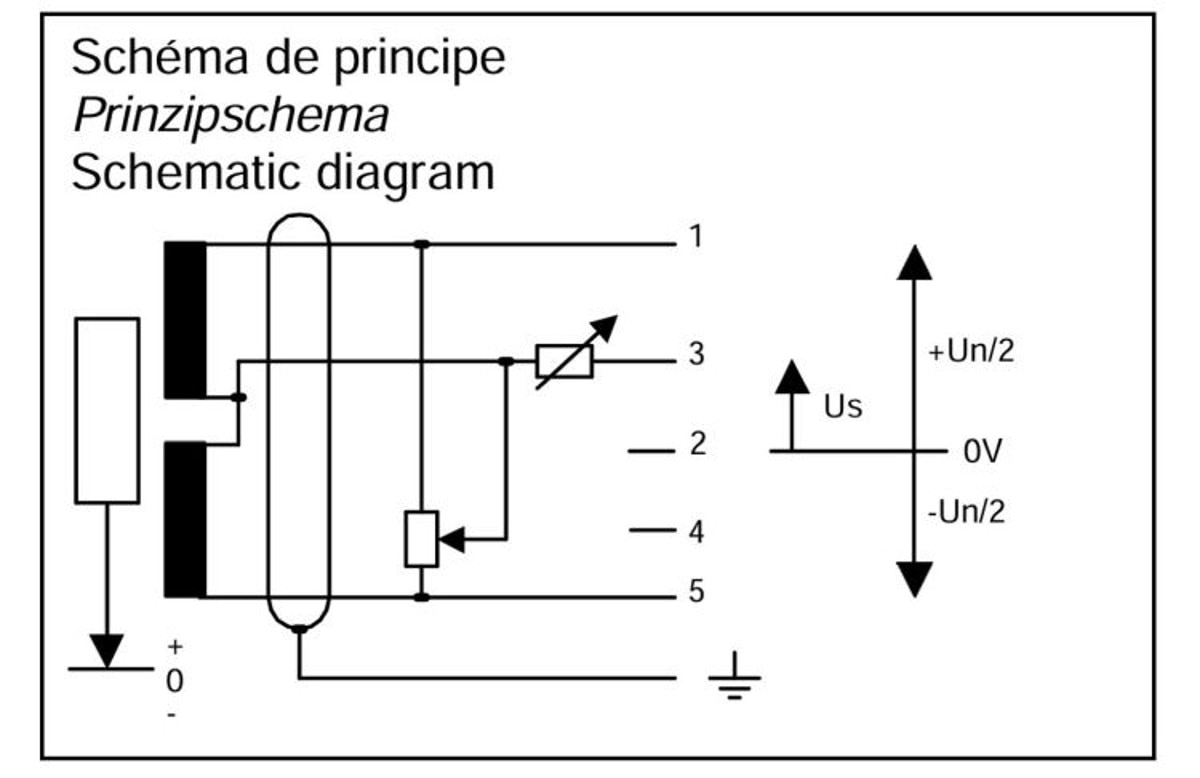

Schaltung TESA GT 21 Standard:

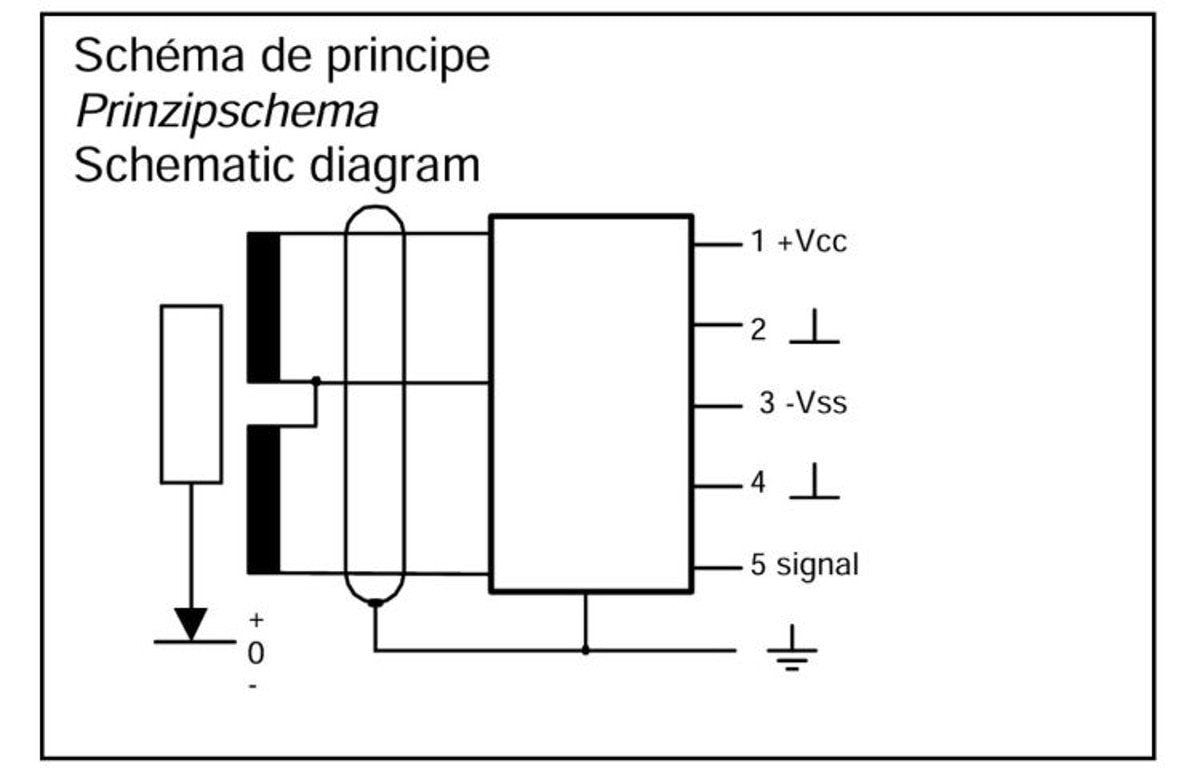

Schaltung TESA GT 21 DC-Ausführung:
