Elektronische Längenmesstechnik – Induktive und inkrementale Messtaster
Vom Einzelmessplatz bis zur Automation

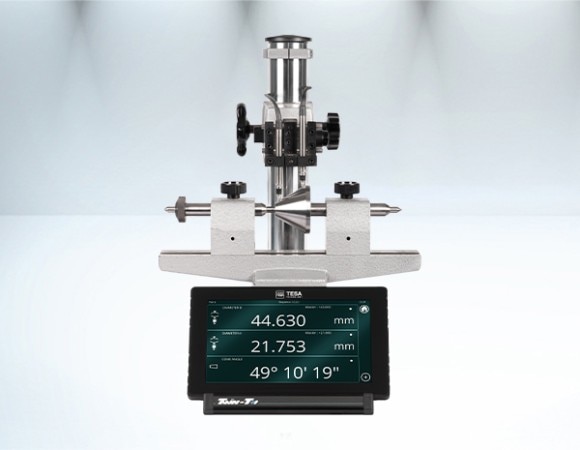

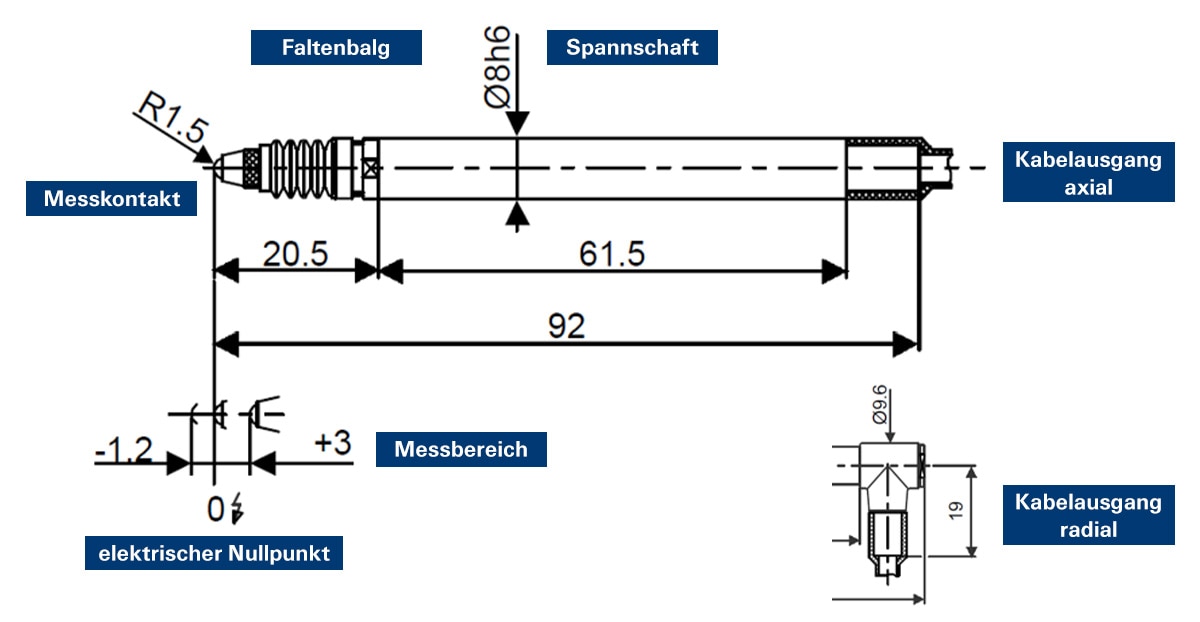

Bei elektronischen Längenmesstastern handelt es sich um taktile Sensoren, die über eine angeschlossene Elektronik die Position des Messbolzens als Messwert ausgeben. Die mechanische Position bzw. Bewegung des Messbolzens wird dabei über ein induktives oder inkrementales Verfahren in ein elektrisches Signal mit spezifischen Eigenschaften umgewandelt, welches anschließend von der Elektronik ausgewertet und verarbeitet wird.
Anwednungsbereiche induktiver und inkrementaler Messtaster
Grundsätzlich haben beide Messtastersysteme ähnliche Anwendungsbereiche und können überschneidend verwendet werden. Beide Verfahren bieten jedoch besondere Stärken und damit Vorteile in bestimmten Anwendungen. In umfangreicheren Systemen ist daher auch eine Kombination beider Messtastersysteme denkbar.
| Messaufgabe | Wichtige Eigenschaften | Bevorzugtes System |
|---|---|---|
| Dynamische Messungen (Rundlauf, Ebenheit, Abfahren von Linearführungen, etc.) | Geringer Messbereich, hohe Messrate | Induktive Messtaster |
| Statische Vergleichsmessung | Hohe bis sehr hohe Genauigkeit | Beide Systeme (entscheidend sind die weiteren Anforderungen) |
| Absolute Messungen gegen eine Bezugsebene | Großer Messbereich, hohe Messgenauigkeit über den gesamten Bereich | Inkrementale Messtaster |
| In Messgeräten mit geringem Messbereich (z. B. OD-Messdorne, SUBITO) | Geringer Messbereich, sehr hohe Genauigkeit | Induktive Messtaster |
| In Messgeräten mit größeren Messbereichen (Längenmessbänke, Bügelmessschrauben mit Messuhrenaufnahme) | Großer Messbereich, hohe Messgenauigkeit über den gesamten Bereich | Inkrementale Messtaster |
| Messen von linearen Positionen (z. B. in X/Y-Kreuztischen, Führungsschlitten, etc.) | Sehr großer Messbereich, gleichbleibende Messgenauigkeit über den gesamten Bereich | Inkrementale Messtaster |
| Mehrstellenmessvorrichtung als Vergleichsmessung gegen Einstellmeister (z. B. rotationssymetrische Wellen) | Geringer Messbereich, sehr hohe Genauigkeit, bei dynamischen Messungen zusätzlich hohe Messrate | Induktive Messtaster |
Die Messaufgaben in der Tabelle stellen nur eine unvollständige Übersicht dar. Für eine Beratung zu Ihrer spezifischen Messaufgabe wenden Sie sich gerne an unseren Fachverkauf. Wir beraten Sie gerne.
Messbolzenabhebung und -zustellung: Varianten und Anwendungen
Für die Abhebung und Zustellung des Messbolzens gibt es verschiedene Kombinationen, die je nach Anwendungsfall ihre individuellen Vor- und Nachteile aufweisen. Daher ist es entscheidend, das Vorgehen passend zu den gegebenen Anforderungen zu wählen.
Hinweis: Für Vakuum und Druckluft wird weiteres Zubehör wie Luftanschlüsse, Vakuumpumpen, Luftschläuche, Druckluftfilter, Feinregelventile und Steuerventile benötigt. Um die Taster mit Druckluft zu betreiben, muss die Druckluft gereinigt und per Feinregelventil genau eingestellt werden. Ungereinigte Druckluft aus der Leitung beinhaltet Verschmutzungspartikel und Öl-Nebel, was zur Beschädigung der Taster führen kann. Zusätzlich muss die Druckluft per Feinregelventil auf 0,1 bar genau eingestellt werden, um die Taster nicht zu beschädigen und um die Messkraft konstant zu halten.
In der nachfolgenden Tabelle werden verschiedene Kombinationen und deren potenzielle Anwendungsfälle exemplarisch dargestellt:
| Taster-Abhebung | Taster-Zustellung | Anwendung |
|---|---|---|
| Manuell | Federkraft | Alternative zu Messuhren/Feinzeiger, eingesteckt in Messgeräten wie Feinzeiger-Rachenlehren, OD-Messdornen. Zur Messung von Linear-Führungen, Ebenheit, etc. |
| Vakuum | Federkraft | In Messstativen, kleinen manuellen Vorrichtungen, Rundlaufprüfgeräten. Gleichzeitiges Abheben von mehreren Tastern. |

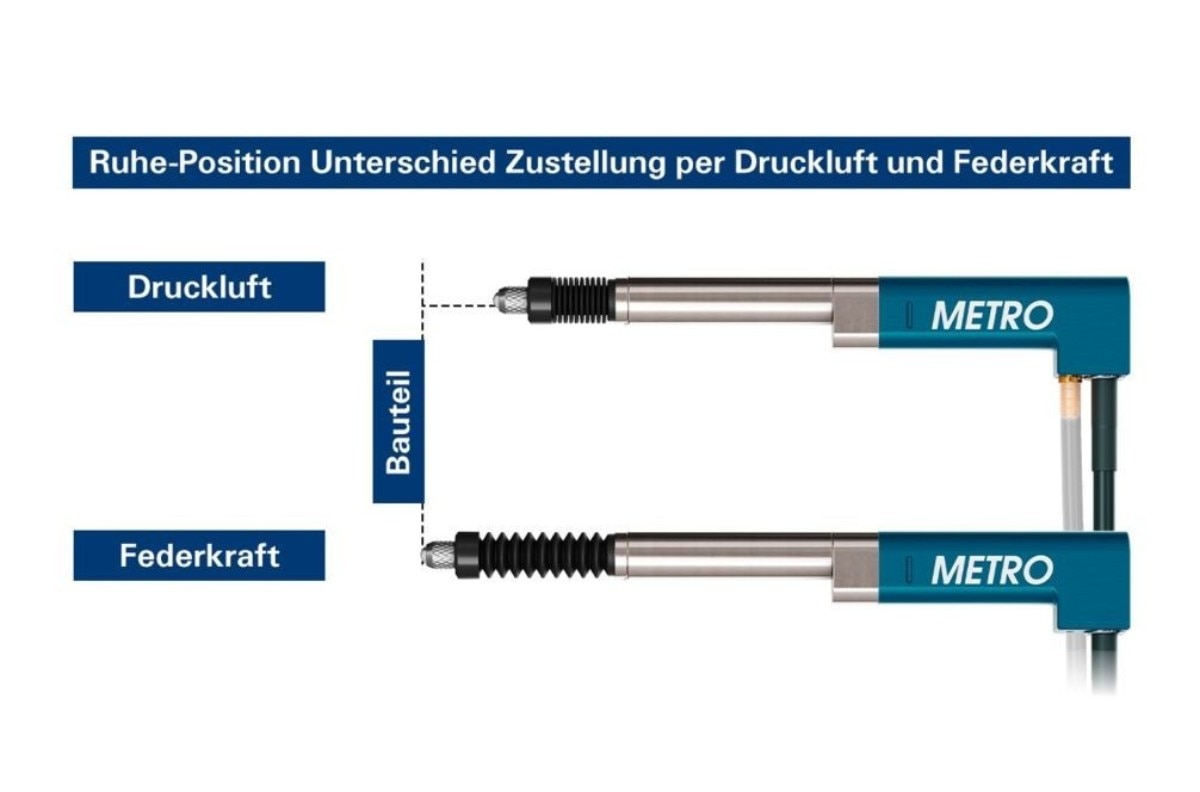

| Automatisch (durch Feder-Rückzug) | Druckluft | Prozesssicherheit in automatischen Anlagen/Vorrichtungen. Größere Vorrichtungen, viele Taster, gesteuertes Zustellen. Im Ruhezustand sind die Taster zurückgezogen und weg vom Bauteil. Dadurch gibt es keinen Crash bei Druckluft-Ausfall. |
| Druckluft | Federkraft | Kleine manuellen Vorrichtungen, Gleichzeitiges Abheben von mehreren Tastern. Nur FMS-Taster im Anwendungsbeispiel II. |
Elektronische Abgleiche
Sowohl induktive als auch inkrementale Längenmesstaster haben, je nach Hersteller, unterschiedliche elektronische Abgleiche. Im Bereich der induktiven Längenmesstaster ist der TESA-Abgleich mit Nennempfindlichkeit 73,75 mV/V/mm am Weitesten verbreitet. Andere Hersteller, wie bspw. MAHR, verwenden einen anderen Abgleich. Bei den inkrementalen Längenmesstastern ist der HEIDENHAIN-Abgleich mit 1 Vss weitverbreitet.
Taster und Elektronik müssen den gleichen Abgleich besitzen, ansonsten kommt es zu Fehlern. Hierbei ist höchste Vorsicht geboten, da die einzelnen Hersteller auch Taster und Elektroniken mit anderen Abgleichen anbieten.
Steuerungstechnik
In der elektronischen Längenmesstechnik darf selbstverständlich die richtige Steuerungstechnik nicht zu kurz kommen. Schon kleinste Zeiteinheiten können entscheidend sein. Ein Umweg über eine Auswerte-Elektronik und die Übergabe in die Steuerung kann unter Umständen bereits zu langsam sein. Erfahren Sie mehr zur Bedeutung der geeigneten Steuerungselektronik.
Mehr erfahren

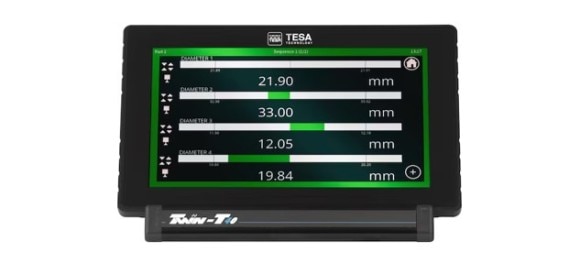

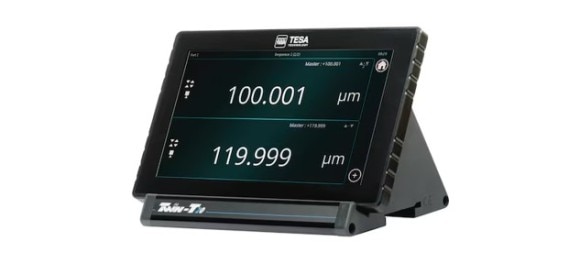

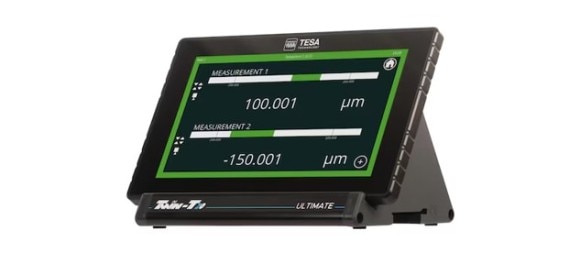

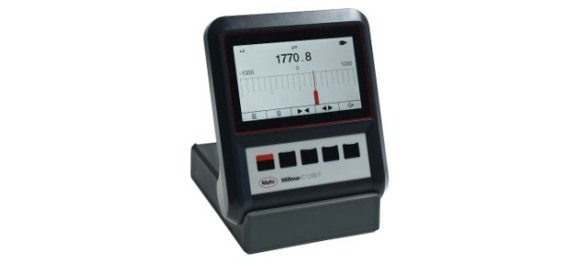

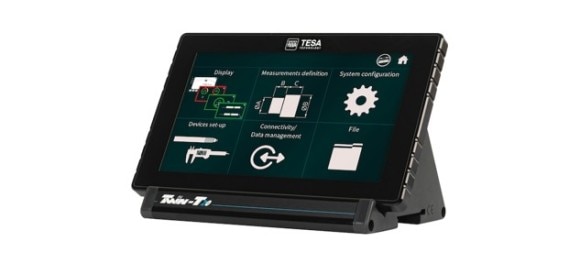

Elektronische Anzeigen: Überblick über die verschiedenen Geräte
Elektronische Anzeigen eignen sich zum Anschluss und Auswertung eines oder weniger Messtaster. Die Messwerte werden direkt auf dem Display angezeigt. Daher eignen sich die Geräte ideal für kleinere, manuelle oder halbmanuelle Einzelanwendungen. Bei Anzeigegeräten, an denen mehr als ein Taster angeschlossen werden kann, können die Taster miteinander verrechnet werden.
Entdecken Sie unser Gesamtsortiment für die elektronischen Längenmesstechnik
In unserem Sortiment finden Sie alle Produkte, die Sie für eine effiziente und zielgerichtete Längenmesstechnik benötigen. Die produkte der Marken TESA TECHNOLOGY, MAHR, IBR und NUMERIK JENA bieten Ihnen höchste Qualitätsstandards und helfen Ihnen im Alltag dabei, die bestemöglichen Messergebnisse zu erzielen.
