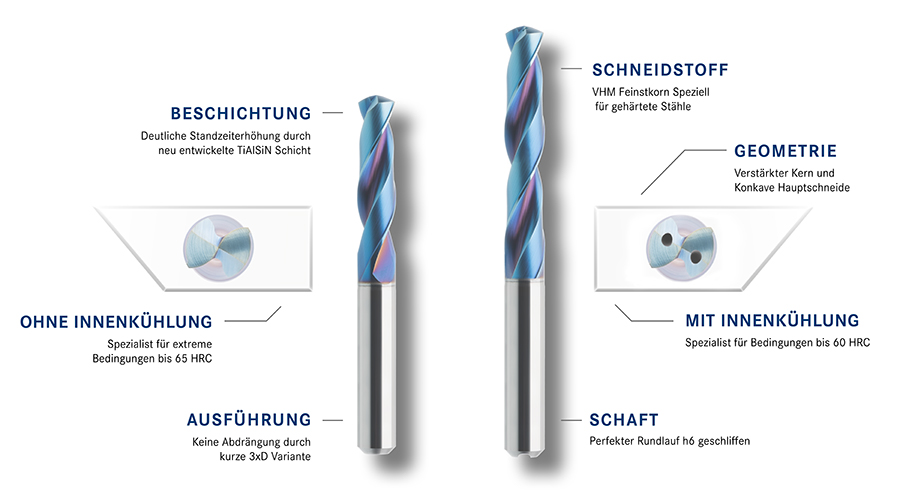

ATORN Hartbohrer bis 60 HRC mit Innenkühlung
Der ATORN Hartbohrer mit Innenkühlung bietet Ihnen höchste Qualität und Performance auch in besonders schwer zu bearbeitenden, hochfestem und gehärteten Stählen von 46–60 HRC. Mithilfe der neuartigen TiAlSiN-Beschichtung gewährleistet er maximale Prozesssicherheit und hohe Standzeiten. Durch das moderne Hartmetallsubstrat entstehen bei der Anwendung deutlich weniger Ausbrüche. Die Innenkühlung sorgt ebenfalls zur Prozesssicherheit bei und führt die Späne optimal ab.
ATORN Hartbohrer ohne Innenkühlung für extreme Bedingungen bis 65 HRC
Wenn es richtig hart wird, nutzen Sie den ATORN Hartbohrer 3xD und 5xD ohne Innenkühlung. Sein verstärkter Kern, die stabile konkave Schneide sowie die fehlende Innenkühlung machen ihn maximal stabil und einsetzbar für häufiges Bohren unter besonders extremen Bedingungen bis 65 HRC.

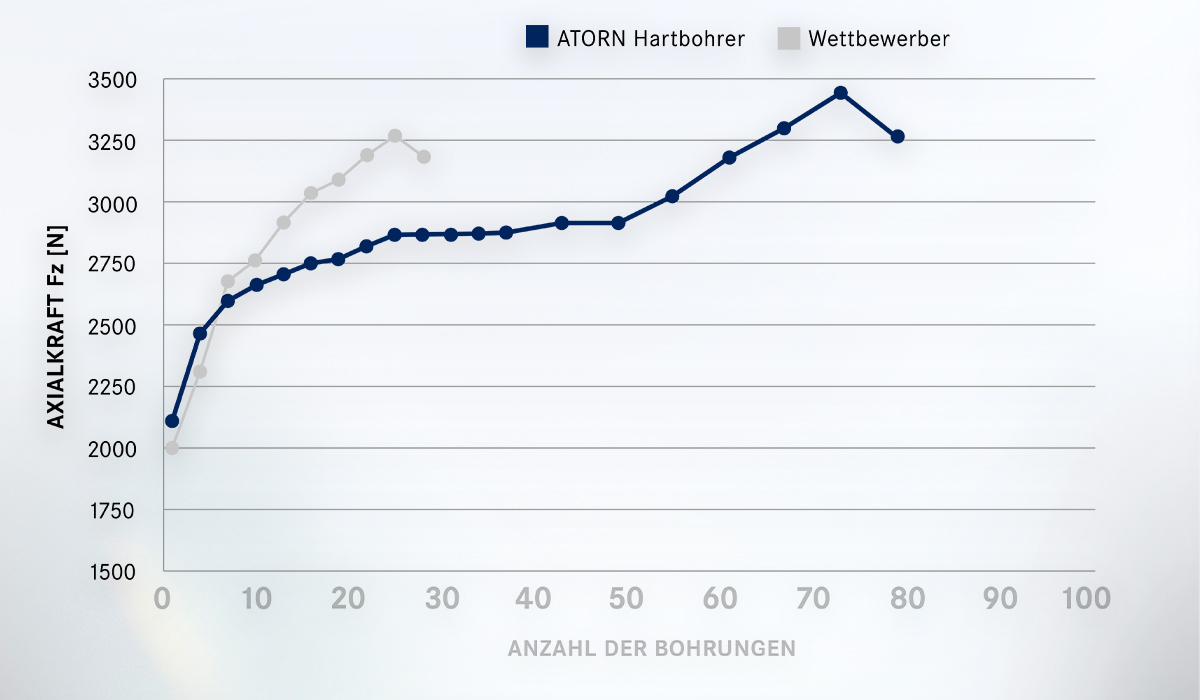

Versuchsaufbau ATORN Hartbohrer in 60 HRC
Der ATORN Hartbohrer hat in 60 HRC 170% mehr Standzeit bei geringerer Axialkraft als das entsprechende Wettbewerbsprodukt.
Versuchsbedingungen
Werkstoff: X155CrVMo12-1
Werkstoffnr.: 1.2379 (60HRC)
Schnittdaten
vc [m/min]: 28
f [mm/U]: 0,09
ap [mm]: 39,00
D [mm]: 8,0
n [min-1]: 1114
Vf [mm/min]: 100

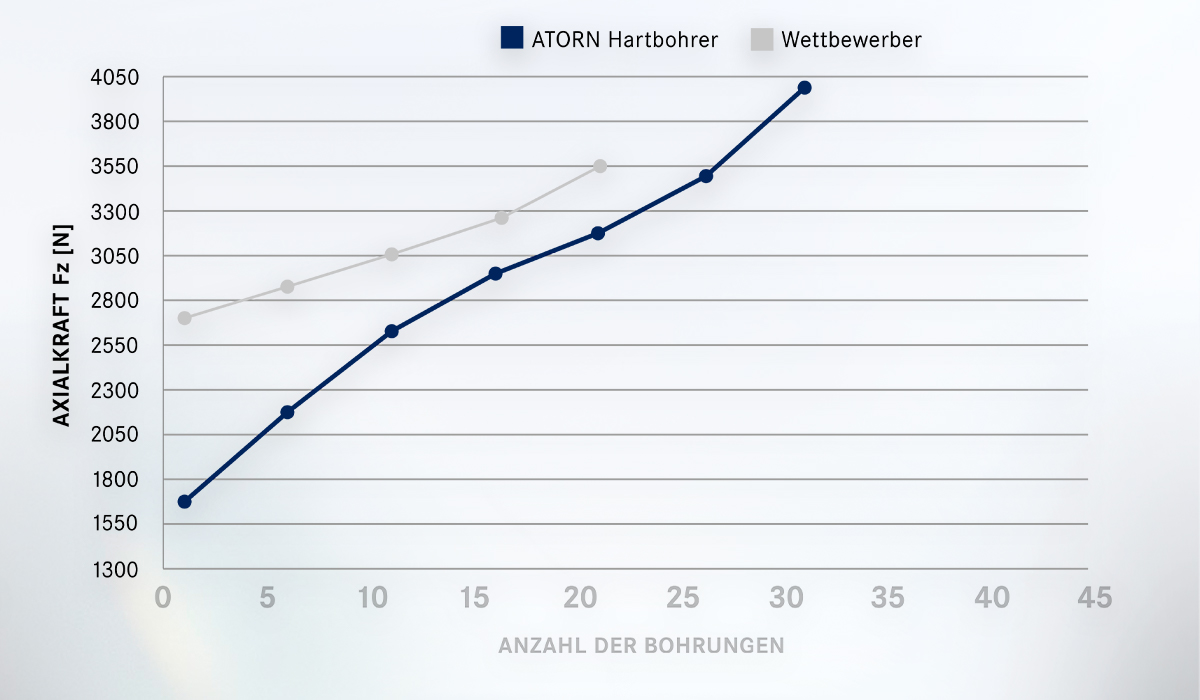

Versuchsaufbau ATORN Hartbohrer in 65 HRC
Der ATORN Hartbohrer hat in einer Härte von 65 HRC etwa 30% mehr Standzeit bei geringerer Axialkraft als ein vergleichbares Wettbewerbsprodukt.
Versuchsbedingungen
Werkstoff: S 6-5-2
Werkstoffnr.: 1.3343 (65HRC)
Schnittdaten
vc [m/min]: 14
f [mm/U]: 0,065
ap [mm]: 40,0
D [mm]: 8,0
n [min-1]: 557
Vf [mm/min]: 36
Hochleistungsbohrer Hartbearbeitung
Kegelsenker Dreischneider Zylinderschaft Hartbearbeitung
Kegelsenker Mehrschneider Zylinderschaft Hartbearbeitung
VHM NC Anbohrer Hartbearbeitung
